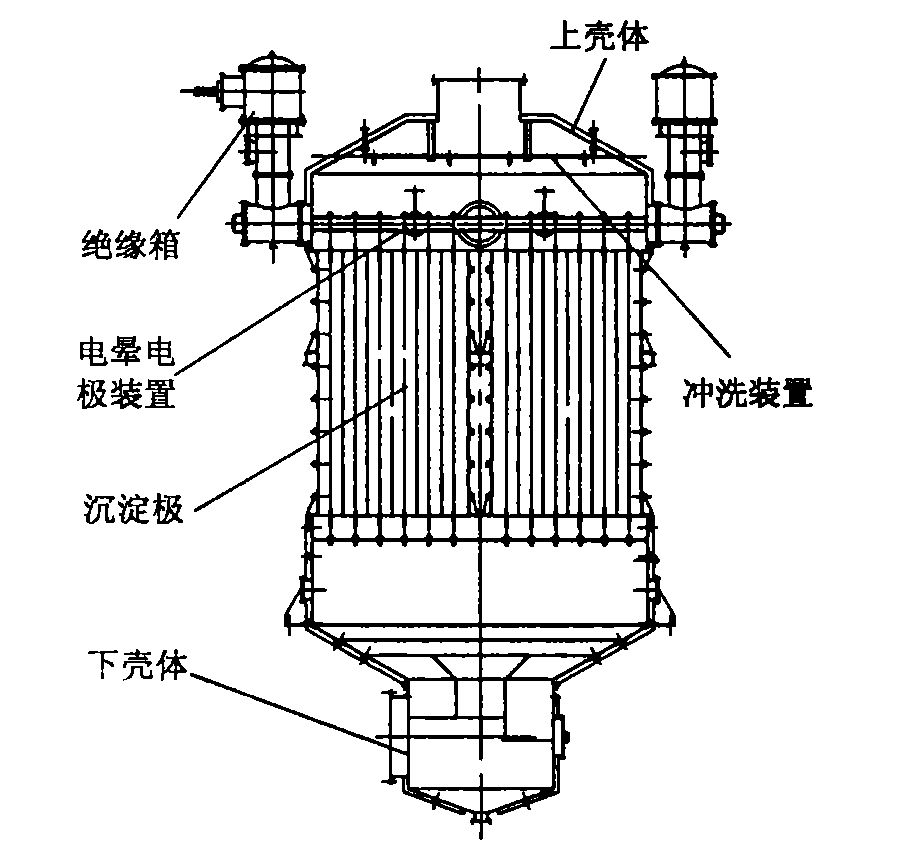

濕式靜電除霧器根據廢氣流向分為橫流式(臥式)和豎流式(立式)，橫流式多為板式結構，氣體流向為水平方向進出，結構類似干式電除塵器；豎流式多為管式結構，氣體流向為垂直方向進出。一般來講，同等通氣截面積情況下豎流式濕電效率比橫流式的高。

河北威美環保正在運行中的磷化工行業豎式濕式靜電除霧器，該濕電為下進上出型

濕式靜電除霧器的工作原理:是將0~80千伏（可調）的高壓恒流直流電引入器內，使懸掛在器內的電暈極不斷發射出電子，把電極間部分氣體電離成正負離子，灰塵等顆粒碰到離子而荷電，按照同性相斥、異性相吸的原理，荷電后的塵粒各自向電極性相反的方向移動，正離子向電暈極移動，而電子和負離子則移向沉淀電極。分散在氣體中的塵與帶負電離子相碰撞而荷電，在電場的作用下，帶電塵顆粒移向沉淀極內壁上，沉集在陽極管內壁的粉塵可以通過定期噴淋將其沖洗下來。

濕式靜電除霧器電器部分布置圖

濕式清灰可以避免已捕集粉塵的再飛揚，達到很高的除塵效率。因無振打裝置，運行也較可靠。使用耐腐蝕導電材料做集塵極的濕電除塵器只根據系統運行狀況定期進行沖洗，僅消耗極少量的水，該部分水可回收循環利用，收塵系統基本無二次污染。

湖北黃磷淬渣水汽濕式靜電除霧器，豎式下進上出型
